Gen. de semnal cu diac

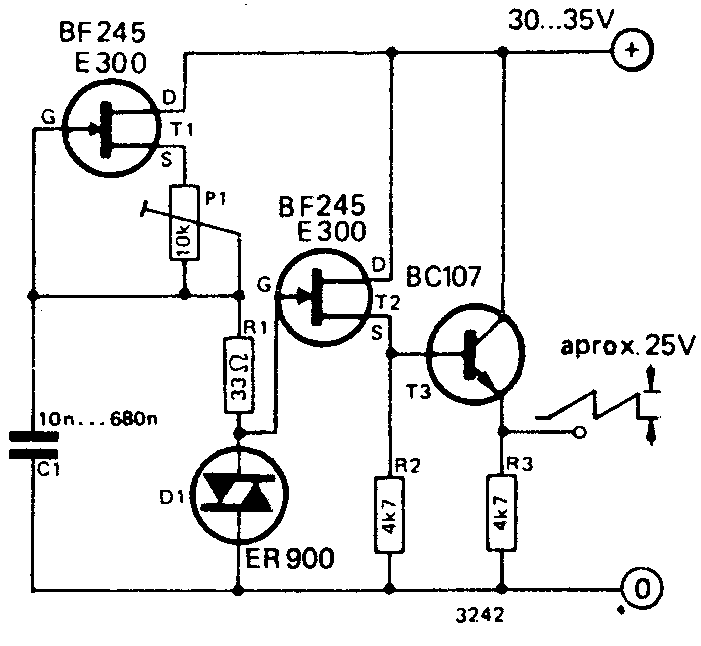

La această variantă de montaj a unui generator de semnale în dinte de ferăstrău se utilizează un diac în locul unui tranzistor unijoncţiune. Deoarece diacul, în comparaţie cu o diodă semiconductoare normală, are o tensiune mai mare de străpungere (30 V), chiar amplitudinea oscilaţiilor în dinte de ferăstrău este de acest ordin de mărime. Condensatorul C este încărcat cu un curent constant, până când este atinsă tensiunea de străpungere a diacului; în acest moment diacul conduce si condensatorul C se descarcă brusc prin diac. Rezistenţa serie (33 S2) protejează diacul la suprasarcină. Prin aceasta este afectată panta frontului posterior al impulsului, dar o pantă de 20 ms realizată cu acest montaj este absolut acceptabilă în cele mai multe cazuri.  O decuplare directă a impulsului în dinte de ferăstrău nu este posibilă, deoarece liniaritatea impulsului ar fi afectată. Impedanţa de intrare foarte mare a etajului buffer combinat din repetorul pe sursă şi repetorul pe emitor asigură o liniaritate excepţională; concomitent generatorul şi ieşirea sunt decuplate prin etajul buffer. Alături de tipurile de FET indicate în montaj, pot fi folosite şi alte tipuri, deoarece dimensionarea nu este foarte critică. Datorită faptului că oscilaţia în dinte de ferăstrău conţine toate armonicile de ordin par şi impar ale oscilaţiei de bază, generatorul poate produce oscilaţii parazite până în domeniul VHF, impunându-se din această cauză realizarea unei bune ecranări.
