Generator impulsuri

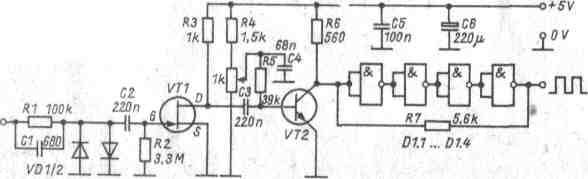

Un asemenea formator este util să fie montat la intrarea frecvenţmetrelor.

Cele două diode limitatoare sunt de tip 1N4148, apoi semnalul este amplificat de un tranzistor BF245 şi

un tranzistor BF200. în final un circuit integrat CDB400 creează forma dreptunghiulară a semnalului.

D1.1/D1.4 - MH7400

VD1/VD2 - K A 206

VT1 - BF24B

VT2 - KC509
