Înregistrator de caracteristici

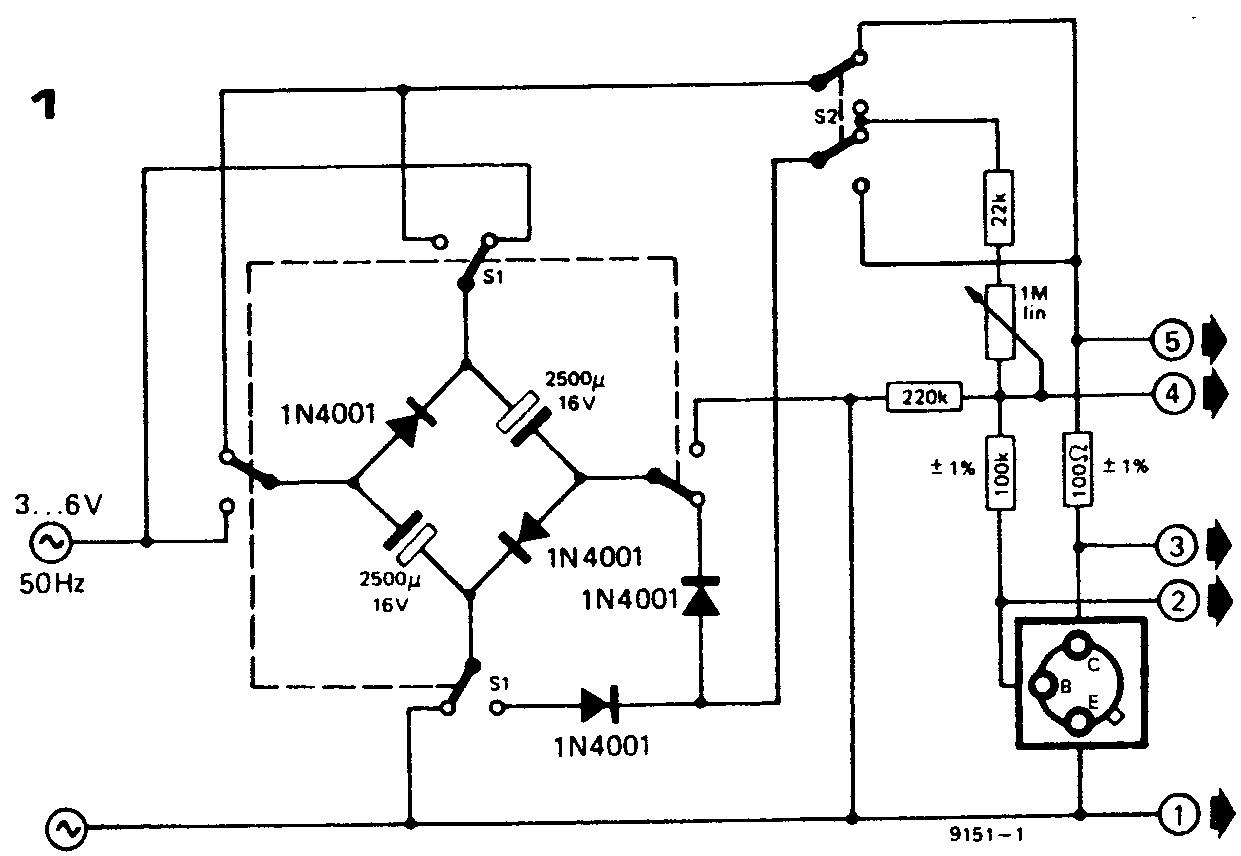

Cine este posesorul unui osciloscop, poate face vizibile, cu acest montaj simplu, caracteristicile tranzistoarelor si diodelor. In tabel sunt date funcţiile care pot fi studiate. Montajul este alimentat de la un transformator normal de sonerie, a cărui tensiune secundară poate fi cuprinsă între 3 V şi 6 V. La o tensiune de alimentare de 6 V, cea mai înaltă tensiune ce apare în montaj este de circa 15 V. În cazul în care comutatorul S1 se găseşte în poziţia din figură, atunci pot fi studiate tranzistoarele pnp; în cealaltă poziţie pot fi testate tranzistoarele npn. Mărimea curentului bazei depinde de poziţia comutatorului S2. În situaţia desenată, curentul bazei poate fi reglat strict între 0 mA şi 100 mA; în cealaltă poziţie a lui S2, curentul bazei variază în ritmul tensiunii alternative de 6 V (50 Hz) între 10 mA şi 100mA. Montajul se pretează exclusiv la testarea tranzistoarelor de mică putere.

Functia     Intrarea X      M legat cu:        Intrarea Y          Observaţii                         Curba

                  legată cu:                            legată cu:

Ic = f(Ib)            4                      1                3                     S2 în poz. 1                     A

Ic = f(Uce)         1                      3                5                     S2 în poz. 2                     B

Ib = f(Ube)         4(1)                   2                1(4)                 S2 în poz. 1                     C

Id=f(Ud) 1(4)                   2                4(1)             S2 în poz. 1 testarea dio-     C

                                                                                       delor sau a diodelor Zener
