Lupă voltmetrică

Importanţa acestui montaj constă în faptul că poate fi utilizată întreaga scală a unui instrument de măsură atunci când se presupune că tensiunea de măsurat variază între limite cunoscute. Dacă valorile maxime şi minime au fost determinate, atunci este convenabil ca acest mic domeniu să fie extins pe toată scala instrumentului.

Prin aceasta creşte vizibil precizia de citire, de unde şi denumirea de „lupă voltmetrică". Montajul este util la supravegherea tensiu­nii acumulatoarelor. La un acumulator de 6 V, domeniul de măsură este cuprins între 5 = 8,5 V, iar la un acumulator de 12 V, între 10 = 17 V.

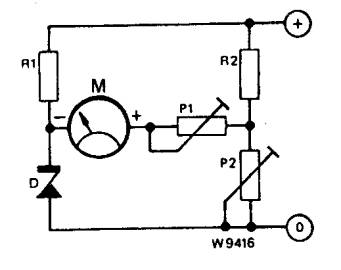

Pentru a determina acum rezistenta mon­tajului, trebuie cunoscuţi următorii parametri: valoarea minimă si maximă a tensiunii de mă­surat (Umin şi Umax) si curentul prin instru­ment la indicaţia maximă. Tensiunea pe instru­ment la indicatia maximă trebuie să fie cu mult mai mică decât diferenta Umax - U min. Ten­siunea Uz a diodei Zener se alege ceva mai mică decât Umin, dacă luăm în considerare to­leranţele tensiunii pe dioda Zener. R1 se alege astfel încât curentul prin dioda Zener să fie aproximativ de 10 ori mai mare decât curentul IM prin instrument; acest lucru este valabil si pentru curentul prin R2 şi P2. Pornind de la aceste condiţii, montajul poate fi calculat după cum urmează:

UZ = Umin - 0,25Umin

R 1 = (Umax - Uz ) : 10 IM

R2 + P2 = Umax : 10 IM

P2 > Uz : 10 IM

P 1 > [ Umax * P2/(R2 + P2) - Uz - UM ] : IM
