Preamplificator mixer

Pentru cei ce doresc să facă imprimări cu mixarea a două semnale audio (două magnetofoane, un magnetofon şi un pick-up, un microfon şi un magnetofon etc.) recomand următorul montaj. În figura 1 este arătat modul de realizare a acestui montaj cu tranzistoare de tip npn cu zgomot redus, de exemplu BG413, BC109, BC174 etc. Semnalele din mufele de intrare sunt introduse în bazele tranzistoarelor T1 şi T2, care sunt polarizate prin divizor de tip bootstrap prin rezistenţele R1, R2, R3 şi C2, respectiv R9, R8, R7 şi C3, realizând o impedanţă de intrare de aproximativ 2,5 M.. Colectoarele celor două tranzistoare au ca sarcină comună rezistenţa R5 şi din acest punct comun se ia semnalul mixat al celor două canale. Dat fiind faptul că în acest punct impedanţa de ie­şire este de 70 W, se apelează la serviciile tranzistorului T3 în montaj de repetor pe emitor, cu impedanţă mică de ieşire, din emitorul căruia se culege, prin potenţiometrul P3, semnalul de ieşire. Sensibilitatea de, intrare a celar două canale este aceeaşi şi nu va depăşi amplitudinea de 1 Vef, pentru care la ieşire factorul de distorsiuni va fi sub 0.5% (acesta poate coborî sub 0,1% pentru un semnal sub 500 mV).

După executarea cablajului şi implantarea pieselor se conectează la sursă şi se măsoară tensiunile de pe intrarea tranzistoarelor, conform schemei, pentru verificarea bunei funcţionări; apoi, cu sursa deconectată, se fac toate legăturile prin cablu ecranat la potenţiometrele duble (în varianta stereo) şi Ia mufele de intrare şi ieşire. Pentru cazul în care pe unul din canale este un microfon electrodinamic ca sursă de semnal, este necesar un .preamplificator suplimentar realizat cu tranzistoarele T4 şi T5 în cuplaj direct, cu mare amplificare şi zgomot de fond redus (fig. 2).

Pentru a putea „plimba" .vocea de pe un canal pe celălalt în varianta stereo se va folosi un potenţiometru suplimentar de balans. P4 (liniar), conectat la una din perechile de intrări ale mixerului.

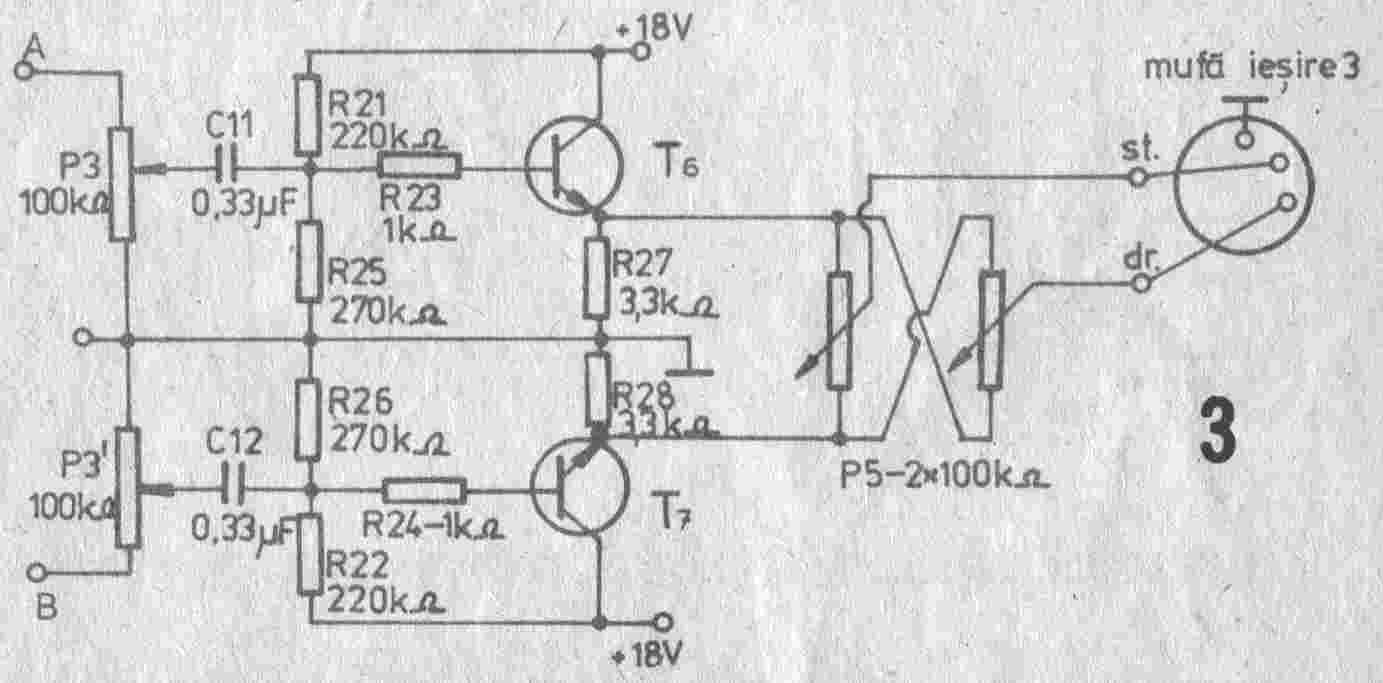

între ieşirea mixerului şi consumator (care poate fi un amplificator, audio de putere sau un magnetofon pentru imprimare) se poate intercala montajul din figura 3, care măreşte posibilităţile de a obţine efecte printr-un balans panoramic. Semnalele pot fi trecute de pe un canal pe altul de la stereo la stereo inversat, în ambele sensuri. La mijlocul cursei potenţiometrului dublu de 2x100 kW semnalele vor fi mixate monofonic, urmând ca spre capete să se obţină gradat până la maximum stereo sau stereo inversat.

Impedanţa mare de intrare obţi­nută cu tranzistoarele T6 şi T7 in montaj repetor pe emitor nu va influenţa funcţionarea mixerului, iar impedanţa de ieşire scăzută garantează că diafonia dintre cele două canale este mică şi nu poate fi auzită la ieşire; o bună separare a canalelor în cazul stereo sau stereo inversat este, deci, asigurată. Cele trei montaje se vor alimenta de la o sursă de curent continuu bine filtrată şi cu decuplări prin condensatoare de 100 μF/25 V, pentru anula­rea cuplajelor parazite prin sursa de alimentare.
