Releu de timp

Cu ajutorul acestui releu se pot stabili timpi foarte exacţi pentru expunerile fotografice. Duratele acestor expuneri sunt 0,5—1—2—4—8 secunde. Elementul de bază este circuitul integrat tip CDB4121 cu ajutorul căruia se comandă timpul de deschidere a triacului KT205/400. După cum se observă, triacul permite Închiderea circuitului becului aparatului de mărit.

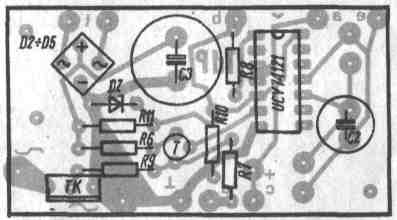

Alimentarea montajului este asigurată de la un transformator de sonerie ce are montată în secundar o punte redresoare. După rezistorul R11 dioda Zener Dz stabileşte o tensiune de alimentare de aproximativ 5 V. Triacul se montează pe un radiator de căldură.

Funcţionarea montajului este indicată de o diodă LED notată pe schemă D1.
